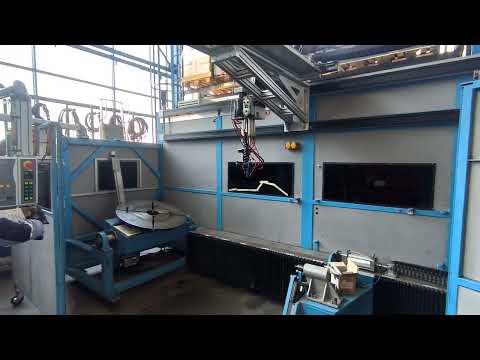

Система за заваряване и нанасяне на покритие PTA - Система за плазмено нанасяне на покритие ISOTEC

ISOTEC PTGV71BA

Технически данни:

Управление: Soft-PLC
Горелъчни глави: 1 бр.
Разстояние между центровете: около 4000 mm
Въртяща маса: Ø 890 mm
Въртяща маса: завъртана на 360°
Въртяща маса: накланяне 130°
Електрическо изпълнение – напрежение/честота: 3x400 V / 50 Hz
Обща необходима мощност: около 22 kVA
Тегло на машината: около 5,0 t
Размери (Д x Ш x В): 5,7 x 2,4 x 2,8 m
Размери на командното табло: 1600 x 640 x 1500 mm

PTA заваръчна плазмена инсталация с 8 оси
Приложение: Нанасяне на покрития върху уплътнителни плочи, седлови пръстени, конуси, конусни шпиндели и други износващи се детайли

Система за подаване на прах:
- Управление чрез процесна контролна система / настройка на количеството прах
- Обем на прах приблизително 10 kg, размер на частиците 25µ - 500µ
- Регулиране на количеството подаван прах

Захранващ източник:
- MOSFET управление; диапазон Pilot макс. 200A и Transfer 300A
- Дигитален дисплей
- Въздушно охлаждане
- Управление 0-10V / 0-20mA

Плазмен горелка:
- Водно охлаждане
- Постоянна мощност P макс. Pilot 100A и Transfer 300A

Високочестотен запалителен блок:
- HF генератор за възпламеняване на електрическата дъга

Crjdpfx Afou Nwf Ioleh
Газова контролна система:
- Процесно контролирана за напълно автоматизирана работа
- Плазмена газова система с електрически регулируем дебитометър
- Газ = Аргон 99,99% чистота
- Дебит на плазмената газова система 0,05 – 5 l/min; система за прахов газ 0,50 – 20 l/min; система за защитен газ 1,50 – 30 l/min.

Опорен блок с въртящ център
Охладително водно устройство
Панел за управление
Обшивка
